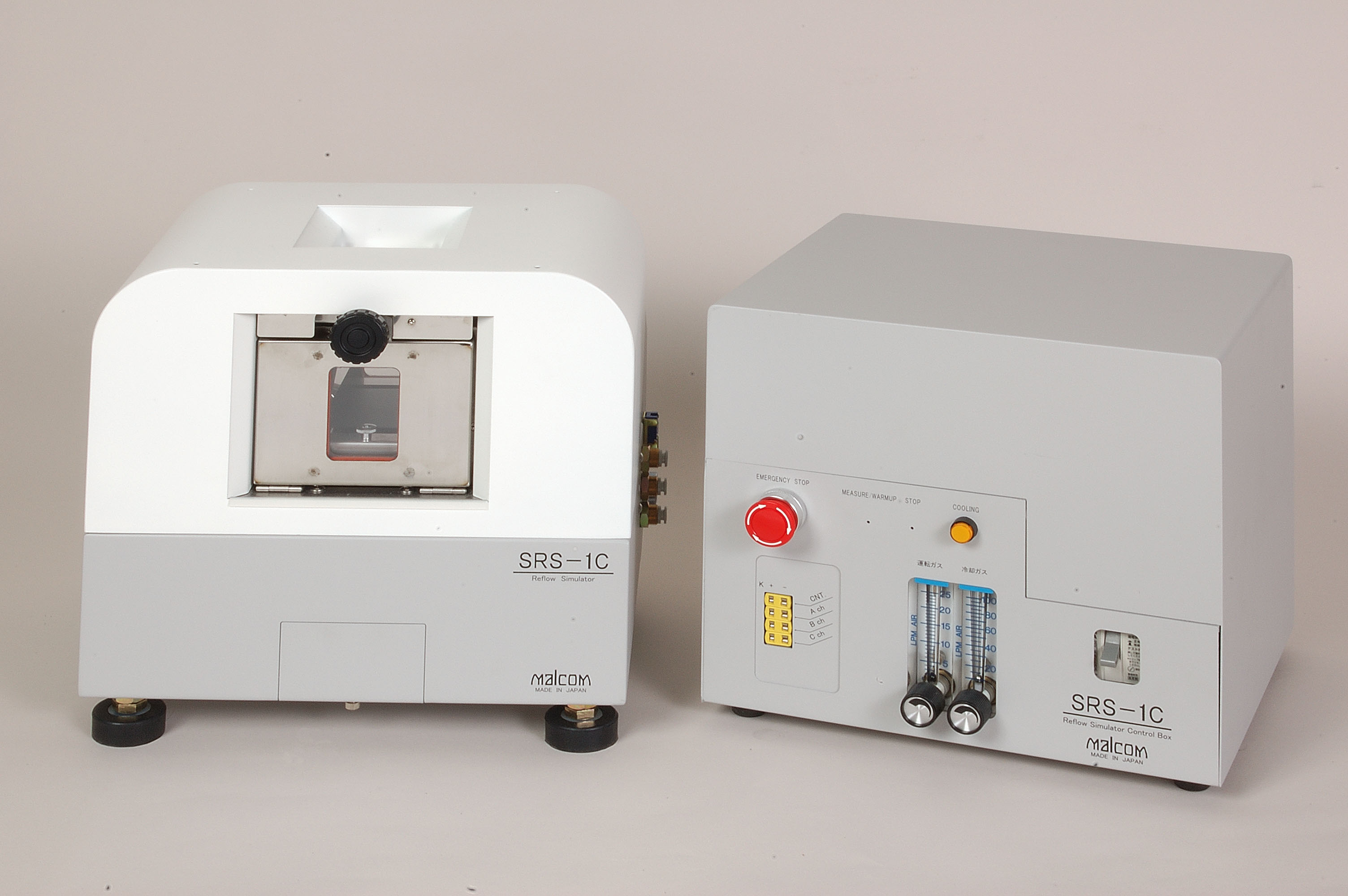

回流炉模拟器（SRS-1C）



可再现回流炉的温度曲线观察焊锡的溶解过程， 简单实现了无铅焊锡实装的温度曲线。

回流炉模拟

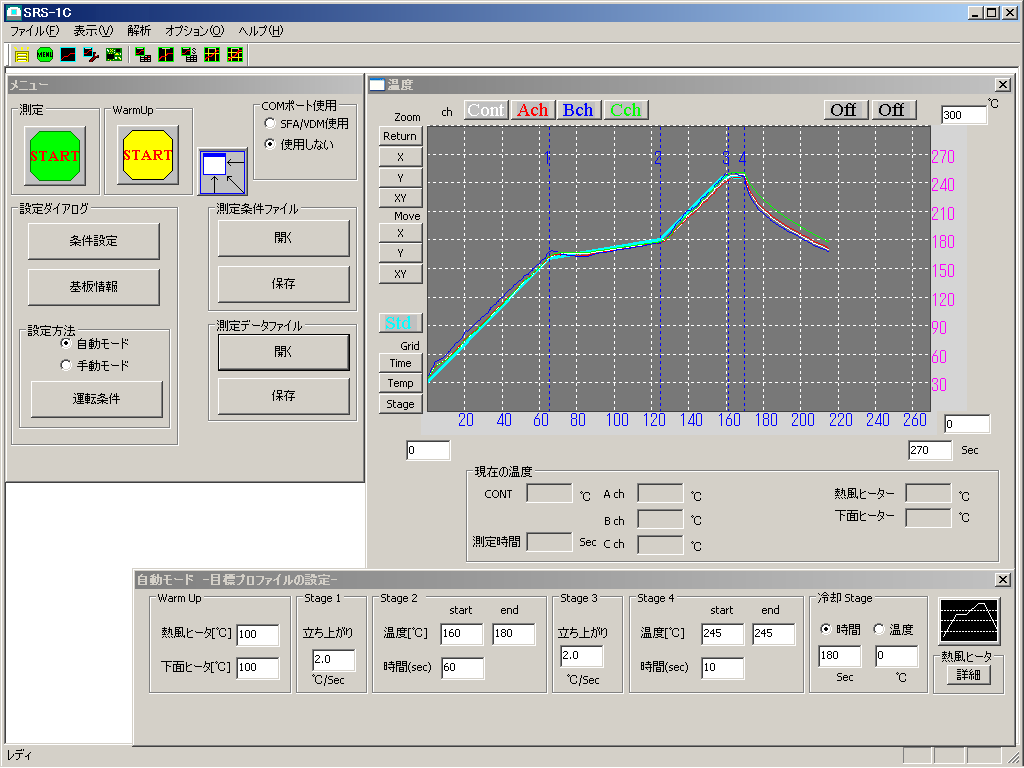

　　可再现回流炉的温度曲线

特点

  • ●通过独自的上面加热器控制，即使是对于热容量平衡较差的基板也可以进行最适合的温度分布下的加热试验。
  • ●各步骤不但可以对温度，对时间也可任意进行设定，可自由延长回流炉最高温度的维持时间。
  • ●通过装置前面、背面、上面三处的观察窗，可以观察运转中的炉内状态。

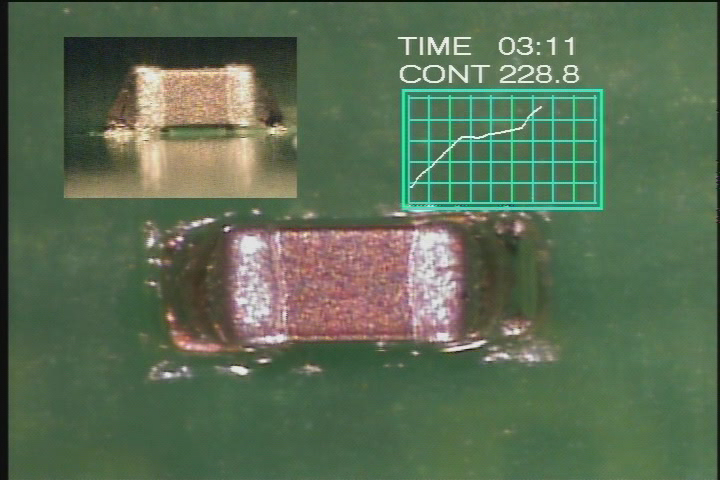

摄像观察系统

摄像观察系统(VDM-2)

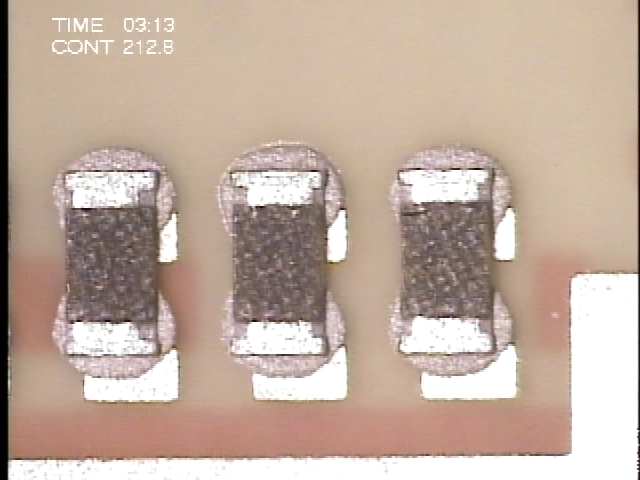

上面观察


产品规格

项目 规格
型式 SRS-1CS
对象基板尺寸 大小：70W×70Lmm以下 高：保持面上下共 10mm以下
装置尺寸 加熱炉：320（W）×285（D）×310（H）（mm） 制御部：290（W）×235（D）×270（H）（mm）
加熱方式 上面：热风 下面：远红外线辐射
冷却方式 导入外部气体（氮气或空气） 附带冷却用流量调整阀门
电源 3相 200V 50/60Hz 3kVA
外部气体 0.3～0.5MPa 100リットル/min(MAX)
炉内氧浓度 （氮气使用时） 最低100ppm(炉内密闭构造)
基板托盘 平板
上面加热 热风式：約2.8kW（約350W×8系列） ※可对基准喷嘴进行偏差设定
下面加热 远红外线加热器：約360W
温度精度 5℃以内（最大基板中央50W×50Lmm范围内）
測定温度 常温～330℃
測定点数 3点
氮气供给机能 流量调整阀门　25ℓ/min
控制用专用软件 SRS-1CS 対応OS：WindowsXP
装置重量 加熱炉：約12kg 控制部：約8kg
  • ※　所揭示的规格，在进行改良时在无预告的情况下也有可能进行变更请知悉。
