自动焊接装置测试器（DS-10S）

产品名称

选择性波峰焊装置用

自动焊接装置测试器（DS-10S）



●高效率的一次性管理过锡温度・ 温度上升状态・ 过锡时间以及移动速度。
●DS-10S最多可支持五台连接设备。
●作为基准测试仪可以在各个工厂共通使用

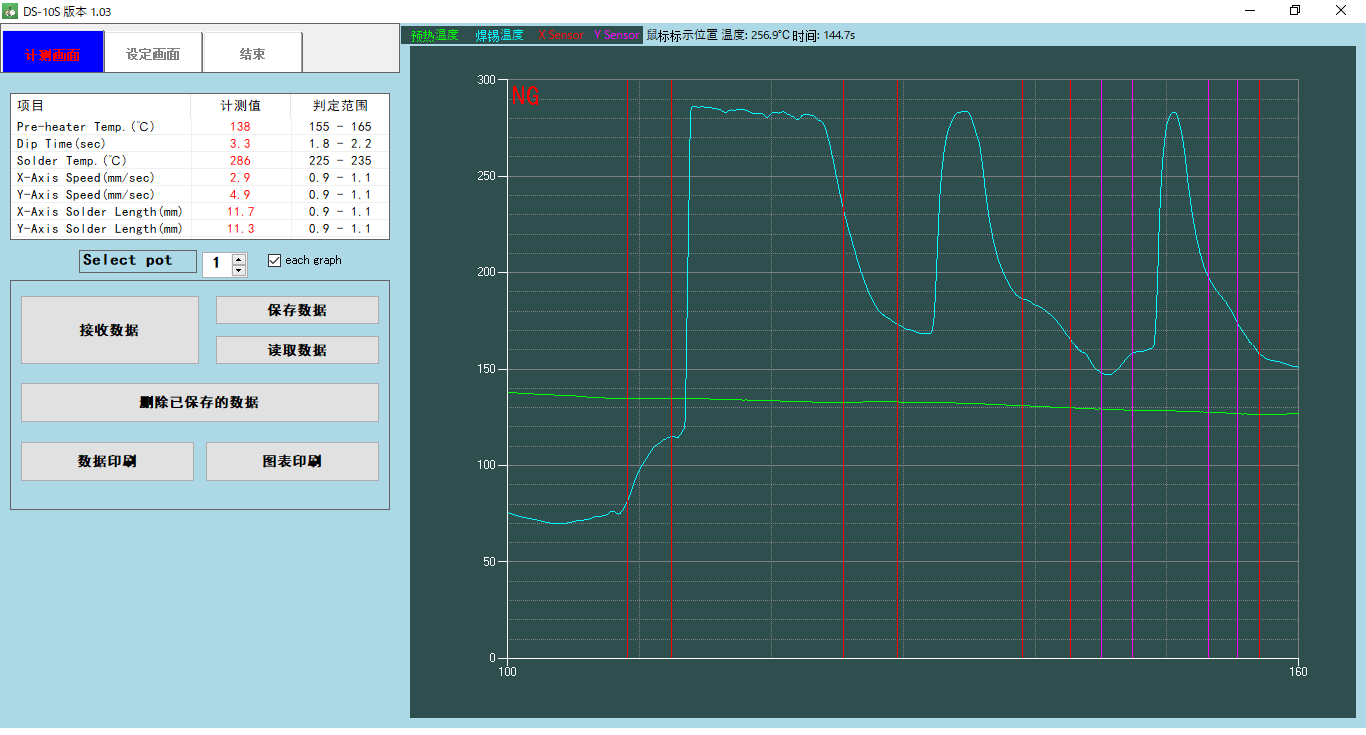

单击此处查看测量数据示例。
12通道
试生产和条件设置的理想选择。

特長

波峰焊槽管理的标准，专用的选择性波峰焊以及局部波峰焊测试的专用设备

简单的测定选择性波峰焊槽管理必要的项目

●对应桌上型 在线型 多连接（最大5纵）

●通过USB连接读取数据在附属软件内管理以及判定测定结果是否OK

●温度曲线功能，基于原有的管理项目，预热温度，过锡温度传感器的50ms取样时间来显示出温区曲线。
●测定部的采用了高耐热耐久性的材料

●装置的测定用软件可以在不同类型的波峰焊间通用

测定项目 显示单元 传感器 显示内容
过锡时间 sec X1电极 接触时间
预热温度 ℃ CA热电偶 最高温度（温度曲线）
过锡温度 ℃ CA护套热电偶 最高温度（温度曲线）
移動速度X mm/sec X1,Ｘ2电极 从电极之间的移動时间计算出的
移動速度Y mm/sec Y1,Y2电极 从电极之间的移動时间计算出的
过锡尺寸X mm X1,Ｘ2电极 从扫描时接触时间点开始计算
过锡尺寸Y mm Y1,Y2电极 从扫描时接触时间点开始计算
