振動センサーユニット(RCM-V）
製品名
振動センサーユニット(RCM-V）

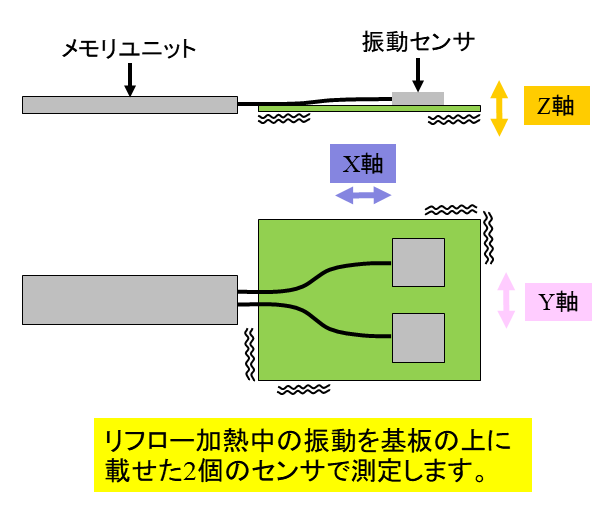

リフロー加熱中の振動を２つのセンサーで測定します。
重力加速度測定で解りやすくX,Y,Zそれぞれをプロファイルと共に表示します。
特長
振動センサーユニットRCM-Vは
●加熱状態で振動レベルのプロファイル測定が可能です。
- ●重力加速度を2つのセンサーで測定します。
- ●センサーぶは耐熱タイプなので生産時と同じ加熱状態で測定可能です。
- ●測定結果はプロファイル表示されます。
●振動によるはんだ付け不良の解析
●コンベア搬送中の振動状況
●風速設定による振動の変化 - ●経時変化による装置状態の検査。
データ例
リフロー加熱時の測定例
製品仕様
項目 |
仕様 |
| 最大計測時間 | ニッケル・水素充電池：約3時間＊注1＊注2 |
| サンプリング周期（秒） | 0.05 , 0.1 , 0.2 , 0.5 , 1.0 , 2.0 , 4.0 , 8.0 任意に設定可能（コアユニット<RCM-S>に同期 |
| 測定範囲 / 分解能 / 精度 | ±2.0g (1.0g=9.806 65m/s2) / 0.001g (1.0g=9.806 65m/s2) / ±0.005g (1.0g=9.806 65m/s2) |
| 電 源 | コアユニット<RCM-S>より供給 ニッケル・水素充電池（単4電池(AAA)×3 |
| 外 形 寸 法 | コア 幅50ｍｍ 長さ221ｍｍ 厚さ18ｍｍ （RCM-S装着時 センサ含まず。） RCX用ロング耐熱ケース 幅65ｍｍ 長さ370ｍｍ 厚さ25ｍｍ |
| センサーサイズ 幅35mm 長さ45mm 厚さ19mm | |
| 重 量 | 約800g コアユニット<RCM-S>電池含む、トレー含まず |
＊注1 本体の耐熱時間とは異なります。
＊注2 表示値は、アルカリ乾電池での実験値です。最大計測時間は電池容量により変動します。
