딥 테스터ー DS-10S
셀렉티브 솔더링용 테스터
딥 테스터ー DS-10S
이 한대로 장비 상태 관리를 간편하게 할 수 있습니
기준기로서 각 공정 공통의 파라메터로서 사용할 수 있습니다.
다중 연결(다중 노즐스테이지(최대5개))에 대응하고 있습니다.
측정 데이터의 예제는 여기를 클릭하십시오.
측정 데이터 예여기를 클릭하십시오.
인라인 다 연결 지원
간단한 조작
용도
플로우 관리의 표준, 딥 테스터의 셀렉티브・포인트 솔더링 장비 전용 모델입니다.
셀렉티브 솔더링 관리에 필요한 항목을 쉽게 측정합니다.
●탁상・인라인・다중연결(최대5스테이지)을 지원합니다.
●USB연결로 전용 소프트웨어를 사용하여 측정 결과의 합격여부 판정・관리가 가능합니다.

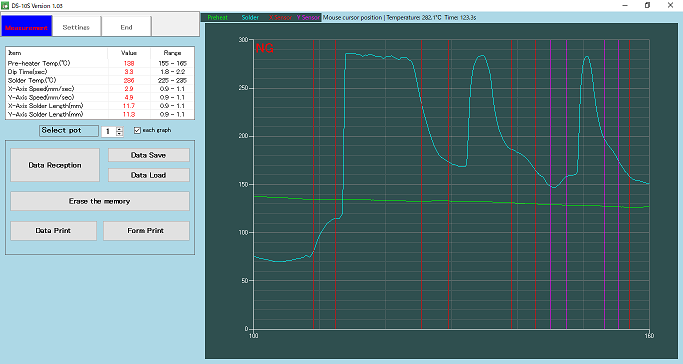

●온도 프로파일 측정 기능은 기존의 관리 항목에 예열・솔더온도센서의 50ms샘플링에 의한 온도 프로파일을 모니터 할 수 있습니다.
●측정부는 내열내구성 재질을 사용하고 있습니다.
●측정프로그램은 장치간 공유가 가능합니다.
| 측정항목 | 표시단위 | 측정센서 | 표시내용 |
| 딥 타임 | sec | X타임 센서 | 접촉시간 |
| 예열 온도 | ℃ | 센서기판 내부 온도센서 | 피크온도（프로파일 측정） |
| 솔더 온도 | ℃ | 솔더 온도센서 | 피크온도（프로파일 측정） |
| 이동속도X | mm/sec | X1,Ｘ2타임 센서 | 스캔 시간부터 연산 |
| 이동속도Y | mm/sec | Y1,Y2타임 센서 | 스캔 시간부터 연산 |
| 노즐길이X | mm | X1,Ｘ2타임 센서 | 스캔시 접촉 시간부터 연산 |
| 노즐길이Y | mm | Y1,Y2타임 센서 | 스캔시 접촉 시간부터 연산 |
