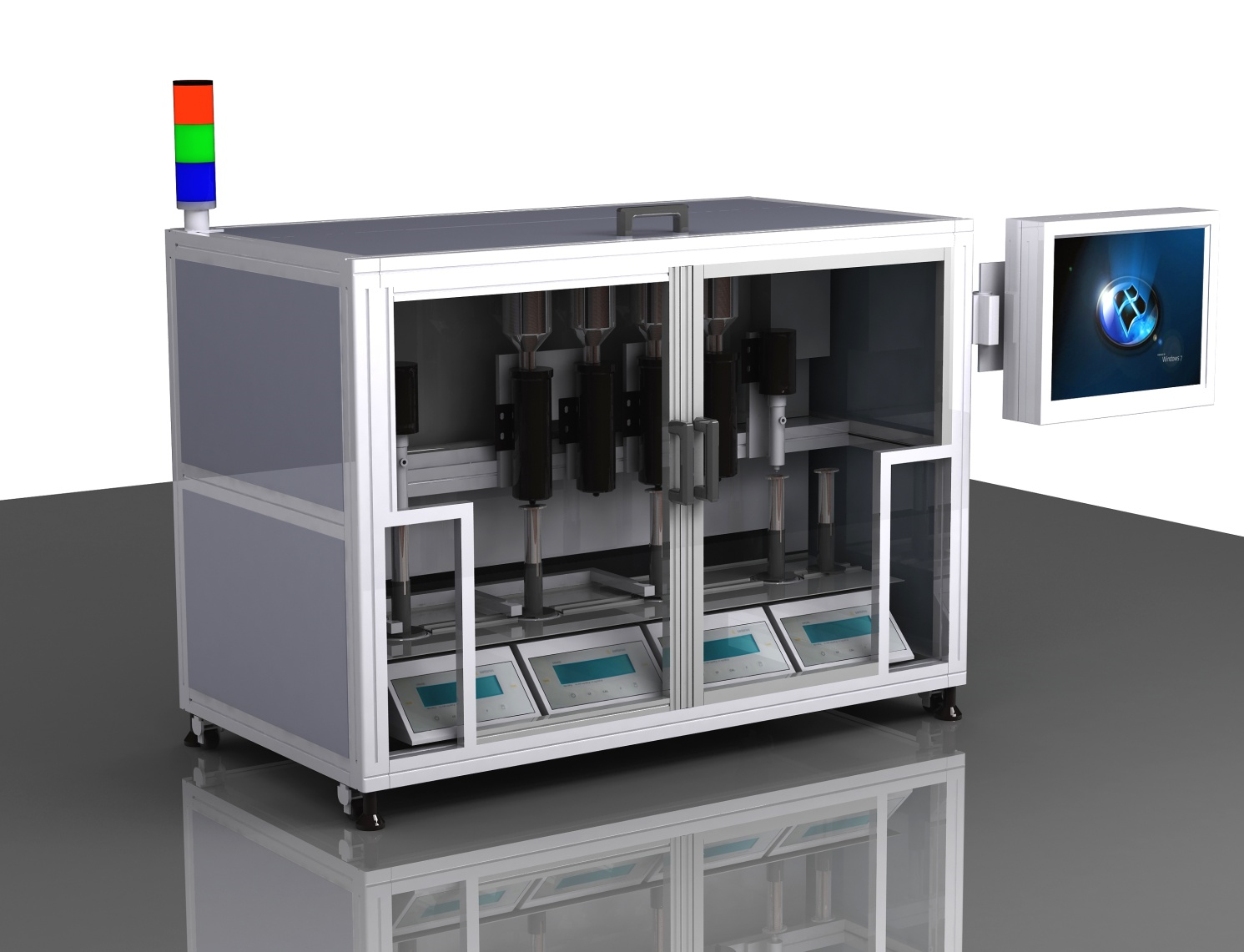

半自動型粉体液体分注機 SAP-1M6

半自動型粉体液体分注機 SAP-1M6

シリコン・蛍光体・分散剤の分注工程を自動化できます。



■LED生産現場で要求される粉体±0.3mg・液体±1mgの精度を実現しました。

■自動化により誤配合等による材料の無駄を削減できます。

■管理情報の電子化を実現します。

■全自動・半自動、粉体・液体供給ポンプ数等使用している材料の種類やタクト
  に応じ構成可能です。




外国語名称

LIQUID & PHOSPHOR DISPENSING SYSTEM

液体・粉体自动配比系统

세미오토 배합기





主な仕様









吐出部 対象材料B 粉体 液体
注入ユニット型式 SAP-FU SAP-LUA
方式 粉体用スクリュー方式 液体用スクリュー方式
対応材料 粉体 液体(1mpa・s~15000mpa・s)
最大吐出能力※1※3 1g/min 10g/min
最小読み取り 0.1mg ※2
分注精度 ±0.3mg ※3 ±1mg ※3
剤料供給 専用カートリッジ 材料容器にチューブを直接挿入
ホッパー容量

50cc(標準)、300cc

(オプション装着時)

-
測定部標準 読取限度 0.1mg
ひょう量 200g
繰り返し性 0.1mg
直線性偏差 0.2mg
安定所要時間 (s) 3
感度ドリフト 2×10-6
ひょう量皿の大きさ mm 90φ
搬送部 対応容器 シリンジ(5~360CC)、カップ(標準MAX200g)
ローダ-装着可能数 30本(55CC)*アンローダーも同本数
稼働軸 X,Y
搬送時間 約8秒
シグナルタワー 3色(赤、橙、緑)
制御部 入力装置 タッチパネル
出力装置 17inchカラー液晶モニター
入出力I/F USB
OS WindowsXP Professional
メモリ 8GB
動作環境 10~30℃ 湿度 10~70%RH 但し結露無きこと
電源 AC100~240V 50/60Hz
エアー 0.5MpaS~MAX.0.8MPas
重量 約40kg
外形寸法 幅1000×奥行750×高さ750(突起部を含まず)
