無線LANリフローチェッカー(RCR-60)

販売終了

製品名

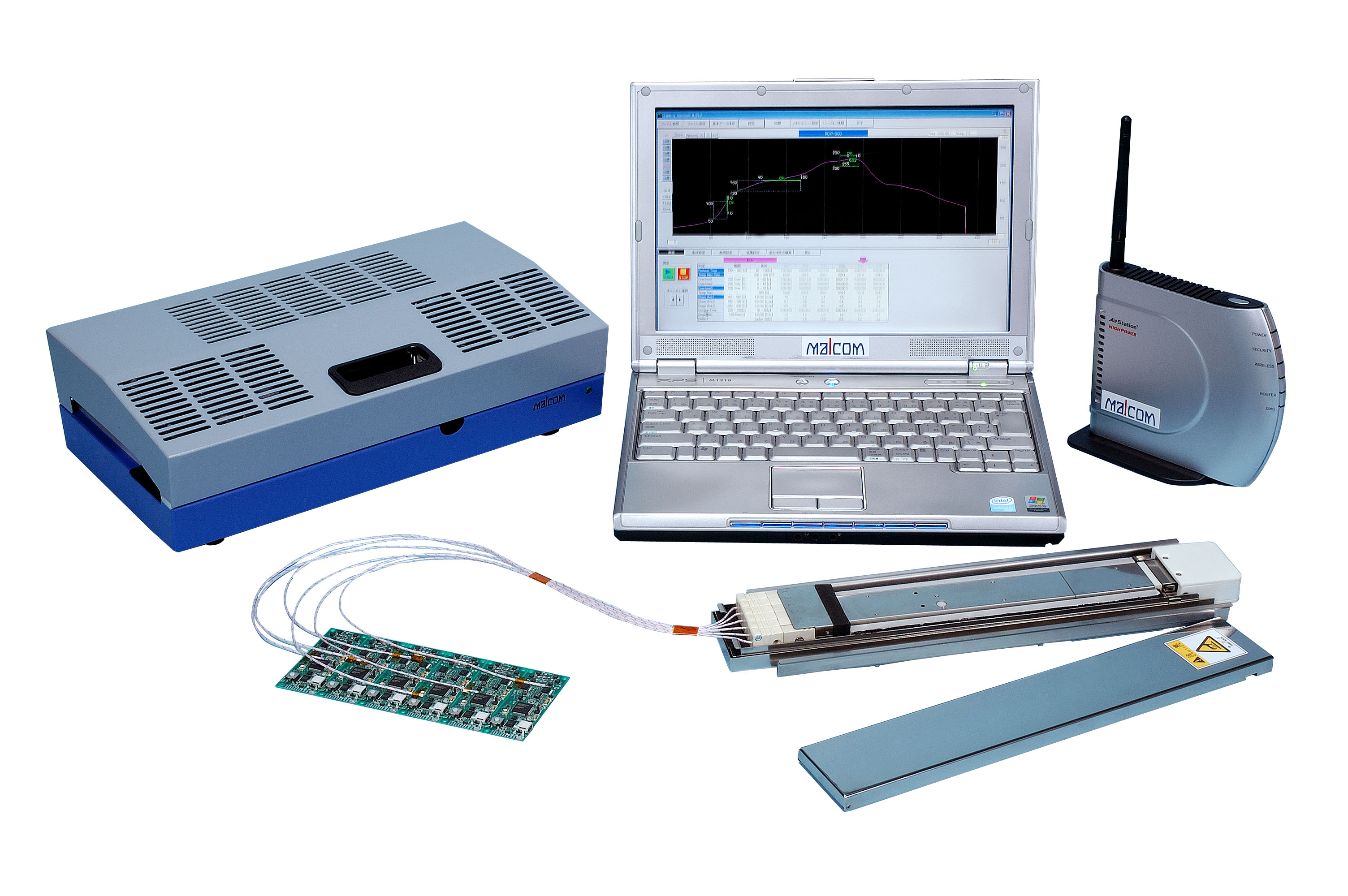

無線LANリフローチェッカー(RCR-60)



リフローチェッカーに無線LAN規格を採用、 リアルタイムに温度プロファイルを表示します。




特長

  • ●無線LAN規格に準拠。無線LAN上のPCでリアルタイムに温度プロファイルを確認できます。
  • ●測定データメモリ機能を搭載しました。
  • ●測定温度精度は±1℃を実現しました。(熱電対は除く)
  • ●新たなリフロー管理プログラム(TMRシステム)は、温度プロファイル予測機能や統計管理システムを搭載しました。




製品仕様

項目 仕様
型式 RCR-60
メモリユニット RCR-06
測定温度範囲 0~500℃
最大計測時間 約60分
サンプリング周期 0.05 ・ 0.1 ・ 0.2 ・ 0.5 ・ 1.0 ・ 2.0 ・ 4.0 ・ 8.0秒 (任意に設定可能)
温度精度 ±1℃
測定点数 1~6ポイント
耐熱コネクタ ミニチュアコネクタ
入力 熱電対 JIS-K 110Ω 以下
電源 リチウムイオン充電池(mini USB-Bにて充電)
外形寸法 52(W)×337(D)×19(H)(mm)
重量 約700g
データ転送方式 USB / 無線LAN(IEEE802.11b/11g)
トレー可変幅 65~130mm(標準品)
  • ※ 測定精度は熱電対の誤差及び基準接点温度の誤差を含みません。
  • ※ 最大温度範囲および最大計測時間は耐熱性を考慮しない時間であり、リフロー炉内で測定できる時間ではありません。
  • ※ 掲載の仕様は、改良のため予告なしに変更することがありますのであらかじめご了承ください。



【冷却ユニット】

項目 仕様
型式 RCF-3
電源 AC100V~240V(約15W)50/60Hz
ファン 角形120mm(2.9m3/min MAX)2個
入力ガス Air 0.5Mpa以下 接続ねじ Rc 1/8
外形寸法 350(W)×240(D)×160(H) (mm) ※組立て時
重量 約 5kg
