리플로우 카메라 유닛 (RCM-C)

모듈러 타입 리플로우 검사기인 카메라 유닛이 새로이 출시!
온도 측정 단위별 리플로우 노내의 관찰이 가능합니다
기판 위에 설치할 수 있습니다.

Please click HERE for sample video.

리플 로우 오븐 속을 관찰
시작 · 불량 분석

카메라 구조

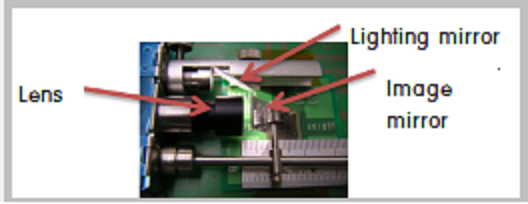

카메라부는 Separate 타입의 설계로 기판 위에 카메라를 직접 세트 할 수 있으며 모든 위치의 관찰이 가능하게 되었습니다.

관찰예1

0.5mm Pitch의CSP

관찰예2

0402칩을 미러를 이용하여 상면으로부터 본 경우


제품 사양

항목 사양
형식 RCX-C ＜리플로우 카메라 유닛트＞
카메라 사양 세퍼레이트 내열 칼라 카메라
케이블 길이 50cm（예정）
동영상 포맷 ASF（예정）
녹화 시간 3시간 （밧테리, 내열 시간은 포함하지 않습니다. ）
외형 수치 코어：　폭44mm 길이84mm 두께19mm ※ 주1
내열 케이스：　폭65mm 길이370mm 두께25mm ※ 주2
  • ※ 주1　본체의 내열시간과는 다릅니다.
  • ※ 주2　표시치는 알카리 건전지로 실험한 수치 입니다. 최대 측정 시간은 전지용량에 따라 변동합니다.
  • ※ 게재사양은 개선을 위해 예고없이 변경되는 경우가 있으므로 양해해 주시기 바랍니다.

냉각 유닛트

항목 사양
형식 RCF-3
전압 AC100V～240V（약15W）50/60Hz
냉각팬 사각형120mm（2.9m3/min MAX）2개
입력 가스 Air　0.5Mpa이하　연결나사　Rｃ　１/8
외형 수치 350(W)×240(D)×160(H)(mm) ※조립시
중량 약 5kg
