리플로우 카메라 유닛 (RCM-C)

모듈러 타입 리플로우 검사기인 카메라 유닛이 새로이 출시!

온도 측정 단위별 리플로우 내의 관찰이 가능합니다

Please click HERE for sample video.

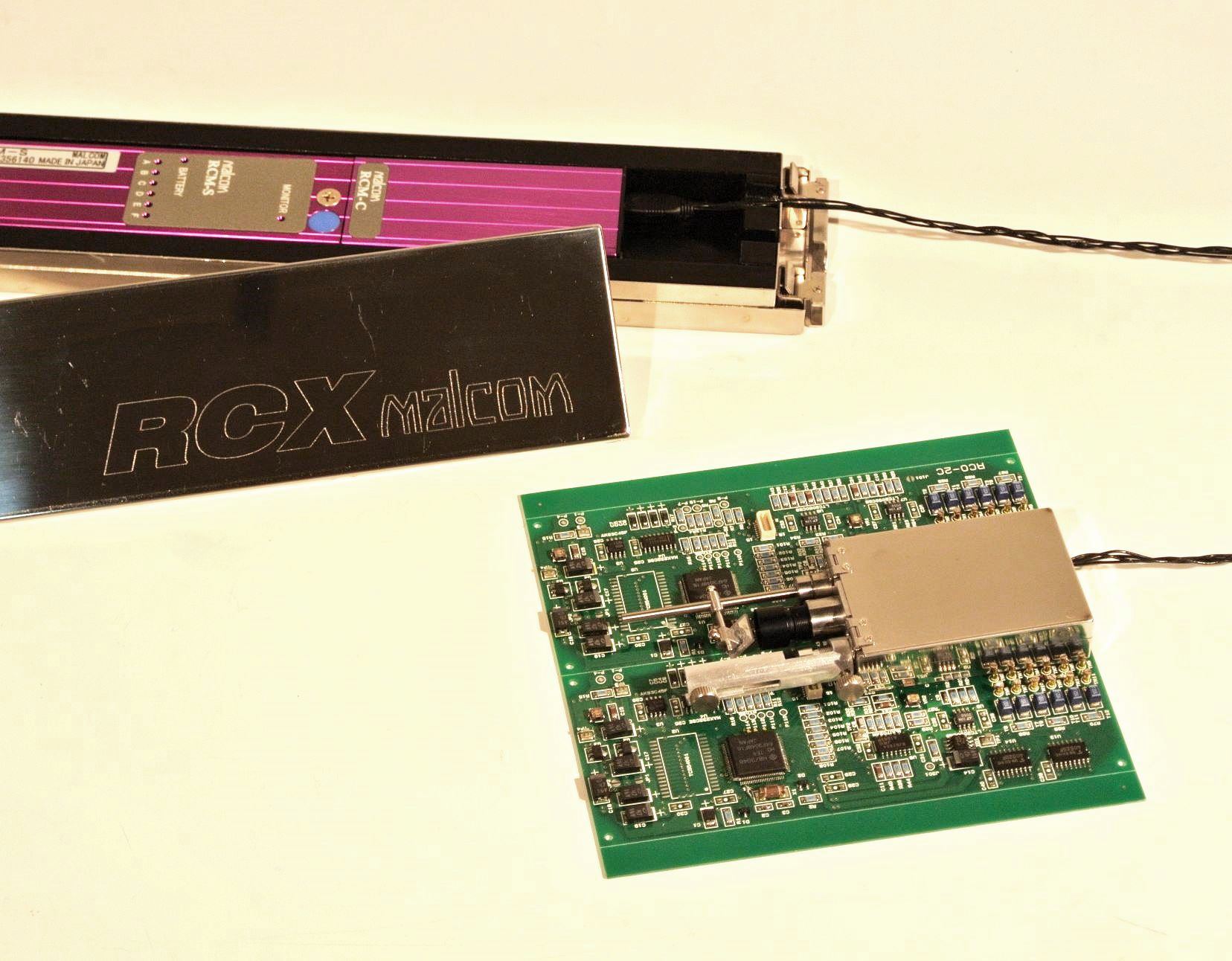

카메라 구조

카메라부는 Separate 타입의 설계로 기판 위에 카메라를 직접 세트 할 수 있으며 모든 위치의 관찰이 가능하게 되었습니다.




관찰예1

0402칩을 미러를 이용하여 상면으로부터 본 경우




관찰예2

0.5mm Pitch의CSP





제품 사양

항목 사양
형식 RCX-C <리플로우 카메라 유니트>
카메라 사양 세퍼레이트 내열 칼라 카메라
케이블 길이 50cm(예정)
동영상 포맷 ASF(예정)
녹화시간 3시간 (밧테리, 내열 시간은 포함하지 않습니다. )
외형수치 코어: 폭44mm 길이84mm 두께19mm ※ 주1
내열 케이스: 폭65mm 길이370mm 두께25mm ※ 주2
  • ※ 주1 본체의 내열시간과는 다릅니다.
  • ※ 주2 표시치는 알카리 건전지로 실험한 수치 입니다. 최대 계측시간은 전지용량에 따라 변동합니다.
  • ※ 게재사양은 개선을 위해 예고없이 변경되는 경우가 있으므로 양해해 주시기 바랍니다.



냉각 유니트

항목 사양
형식 RCF-3
전압 AC100V~240V(약15W)50/60Hz
냉각팬 사각형120mm(2.9m3/min MAX)2개
입력가스 Air 0.5Mpa이하 연결나사 Rc 1/8
외형수치 350(W)×240(D)×160(H)(mm) ※조립시
중량 약 5kg
