浸入式可焊性张力测试仪(SWB-2)

浸入式可焊性张力测试仪(SWB-2)

润湿平衡法的润湿性试验方法等规格的评价
01005（EIA）等是微小样品对应。 （使用焊小球法）
ISO9455-16　IEC60068-2-54、60068-2-69 ANSI J-STD-003,MIL-STD-883 (METHOD 2022.2)及びIPC-TM-650(2.4.14.2)

自動測定
微小样品

特点

  • ●通过实现从助焊剂涂布（附带助焊剂温度调控机能）到测定结束为止的自动化，减轻了作业员的影响。
  • ●可完成对应了ＪＩＳ Ｚ３１９８（无铅焊接试验法）的润湿平衡法的润湿性试验方法等规格的评价。
  • ●焊锡，助焊剂的交换简单。
  • ●采用电子平衡传感器，可以检测出微小的力。
  • ●通过使用专用软件可在电脑上实行测定动作，解析机能、波形表示、数据保存等可简单进行。
  • ●装上盒盖后可在氮气环境中进行评价。(选配)
  • ●可使用浸入式可焊性张力测试法进行测定。（选配）

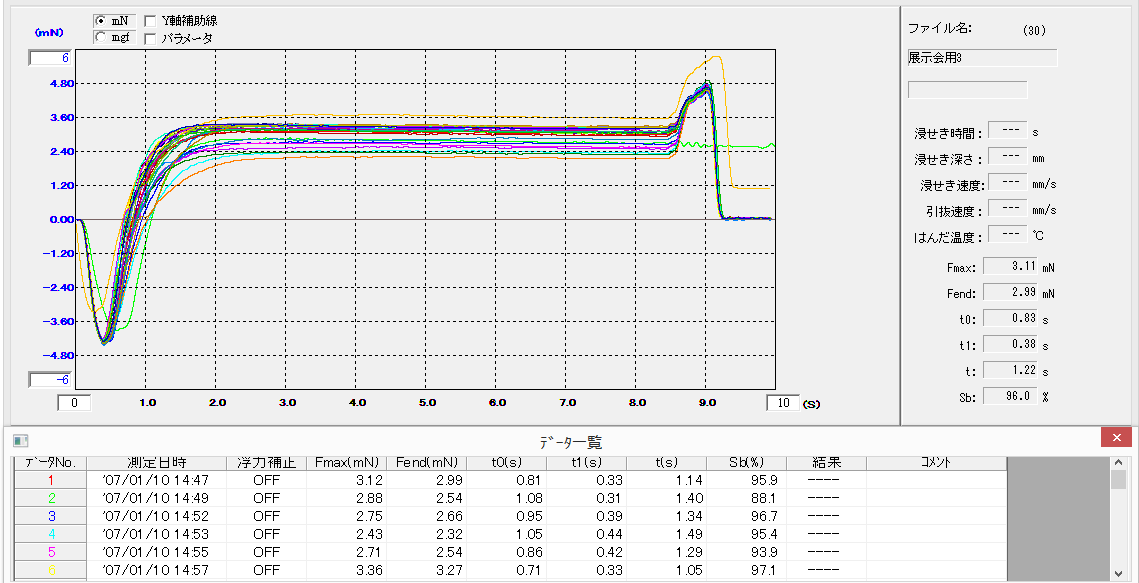

软件显示


产品规格

项目 规格
型式 SWB-2
感重传感器 原理 电子平衡传感器（EBS）
測定範囲 30mN～-30mN
測定精度 ±0.05mN
分解能 0.01mN
温度传感器 温度範囲 0～450℃
測定精度 ±3℃
浸入时间 1～200s
浸入深度 0.01～20.00mm　（0.01mmステップ）
浸入速度 0.1～30mm/s
焊锡温度设定 常温～400℃（微湿润時：常温～320℃）
对应规格（国内） 自動測定（助焊剂涂布、擦拭、测定） JIS　Z3198-4、C60068-2-54、C60068-2-54、Ｃ6008-2-69 JEITA　ET7411
对应规格（海外） ISO 9455-16 IEC　60068-2-54、60068-2-69 ANSI　J-STD-003、MIL-STD-883（METHOD 2022.2） 及び IPC-TM-650（2.4.14.2）
N2測定 氧浓度：500ppm以下 (选配)
电源 AC100,115,220,240V 下订单时指定 Approx 400W
装置尺寸 300(W)×330(D)×370(H)（mm）
重量 16kg
  • ※ 感重传感器的测定精度不包含震动等的误差。
  • ※ 高速浸入时，桌面的震动有时会对测定结果有影响。
  • ※　所揭示的规格，在进行改良时在无预告的情况下也有可能进行变更请知悉。
